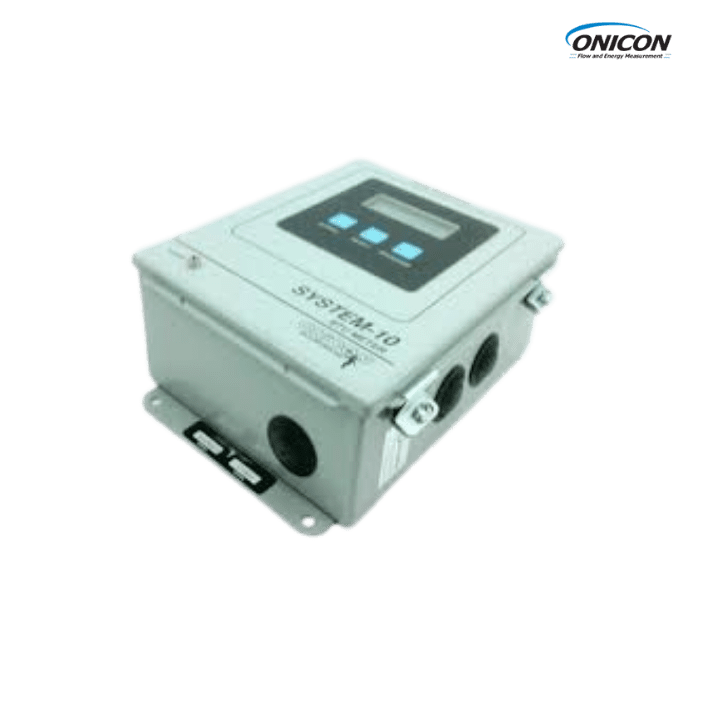

SYS-10-1110-01O1 BTU Meter Onicon Việt Nam

SYS-10-1110-01O1 BTU Meter Onicon Việt Nam sử dụng bộ xử lý vi điều khiển độ chính xác cao nhằm giám sát năng lượng nhiệt trong các hệ thống nước lạnh, nước nóng và condenser water

Thông tin SYS-10-1110-01O1 BTU Meter Onicon Việt Nam

Model: SYS-10-1110-01O1
Hãng: ONICON Incorporated
Loại: BTU Meter
Dòng sản phẩm: System-10 Series

Thiết bị hoạt động dựa trên công thức tính nhiệt lượng:
$Q=m˙CpΔTQ=\dot{m}C_p\Delta T$
Trong đó:
- Q = Thermal Energy
- ṁ = Mass Flow Rate
- Cp = Specific Heat Capacity
- ΔT = Temperature Difference
Quá trình hoạt động:
1. Flow meter đo lưu lượng nước.
2. Hai cảm biến RTD đo nhiệt độ đường cấp và hồi.
3. Bộ xử lý tính toán Delta-T.
4. Vi xử lý tính BTU/hr hoặc kW.
5. Thiết bị tích lũy tổng năng lượng theo thời gian.
Nhờ đó hệ thống có thể:
- Đo Cooling Load
- Đo Heating Load
- Giám sát hiệu suất HVAC
- Theo dõi tiêu thụ năng lượng
Thông số kỹ thuật chính

Thuộc tính	Thông số
Loại thiết bị	BTU Meter
Dòng sản phẩm	System-10
Chất lỏng đo	Water / Water-Glycol
Kiểu flow meter	Turbine / Electromagnetic / Ultrasonic / Vortex
Đầu vào nhiệt độ	Dual matched RTD sensors
Độ chính xác nhiệt độ	Better than ±0.15°F
Độ chính xác calculator	±0.05%
Hiển thị	LCD backlit display
Đơn vị đo	BTU, kWh, Tons
Analog output	4–20 mA / 0–10 V
Pulse output	Có
Communication	BACnet, MODBUS, LonWorks, N2, Siemens P1
Nguồn cấp	24 VAC / 120 VAC / 240 VAC
Chuẩn bảo vệ	NEMA 4 / NEMA 13
Nhiệt độ môi trường	-29 … 60°C
Kiểu lắp đặt	Wall Mount
Calibration	NIST Traceable Calibration
Data logging	Có

Giải thích cấu trúc mã hàng

Thành phần	Ý nghĩa
SYS	Thermal Energy Measurement System
10	Dòng System-10
1110	Cấu hình flow meter và communication option
01O1	Tùy chọn output và network interface
