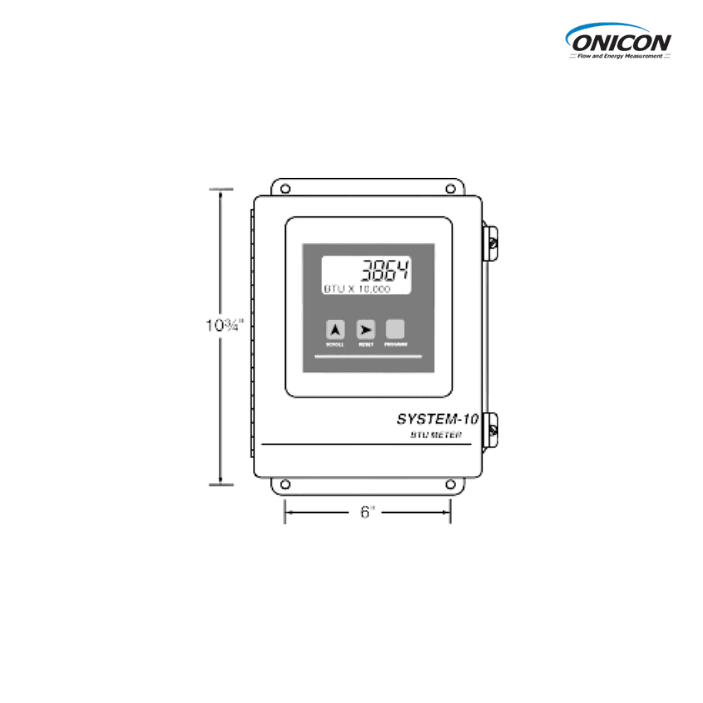

Onicon Việt Nam Đồng hồ đo lưu lượng SYS-10-1101-01O1

Onicon Việt Nam Đồng hồ đo lưu lượng SYS-10-1101-01O1 Thiết bị cung cấp dữ liệu lưu lượng, nhiệt độ và năng lượng theo thời gian thực cho hệ thống quản lý năng lượng và tự động hóa tòa nhà

Thông tin Onicon Việt Nam Đồng hồ đo lưu lượng SYS-10-1101-01O1

Model: SYS-10-1101-01O1
Hãng: ONICON Incorporated
Loại: BTU Meter
Dòng sản phẩm: System-10 Series

Nguyên lý hoạt động

Thiết bị hoạt động theo công thức tính nhiệt lượng:

$Q=m˙CpΔTQ=\dot{m}C_p\Delta T$

Trong đó:

Q = Thermal Energy
ṁ = Mass Flow Rate
Cp = Specific Heat Capacity
ΔT = Temperature Difference

Quá trình đo:

Flow meter đo lưu lượng nước.
Hai cảm biến RTD đo nhiệt độ đường cấp và hồi.
Bộ xử lý tính Delta-T.
Vi xử lý tính BTU/hr hoặc kW.
Hệ thống tích lũy tổng năng lượng theo thời gian.

Thiết bị cho phép đo:

Cooling Load
Heating Load
Thermal Energy Consumption
System Efficiency

Thông số kỹ thuật chính

Thuộc tính	Thông số
Loại thiết bị	BTU Meter
Dòng sản phẩm	System-10
Chất lỏng đo	Water / Water-Glycol
Kiểu flow meter	Turbine / Electromagnetic / Ultrasonic / Vortex
Đầu vào nhiệt độ	Dual matched RTD sensors
Độ chính xác nhiệt độ	Better than ±0.15°F
Hiển thị	LCD backlit display
Đơn vị đo	BTU, kWh, Tons
Analog output	4–20 mA / 0–10 V
Pulse output	Có
Communication	BACnet, MODBUS, N2, Siemens P1, LonWorks
Nguồn cấp	24 VAC / 120 VAC / 240 VAC
Chuẩn bảo vệ	NEMA 4 / NEMA 13
Nhiệt độ môi trường	-29 … 60°C
Kiểu lắp đặt	Wall Mount
Calibration	NIST Traceable Calibration
Data logging	Có

Giải thích cấu trúc mã hàng

Thành phần	Ý nghĩa
SYS	Thermal Energy Measurement System
10	Dòng System-10
1101	Cấu hình flow meter và communication option
01O1	Tùy chọn ngõ ra và network interface

Xem datasheet sản phẩm, tại đây
