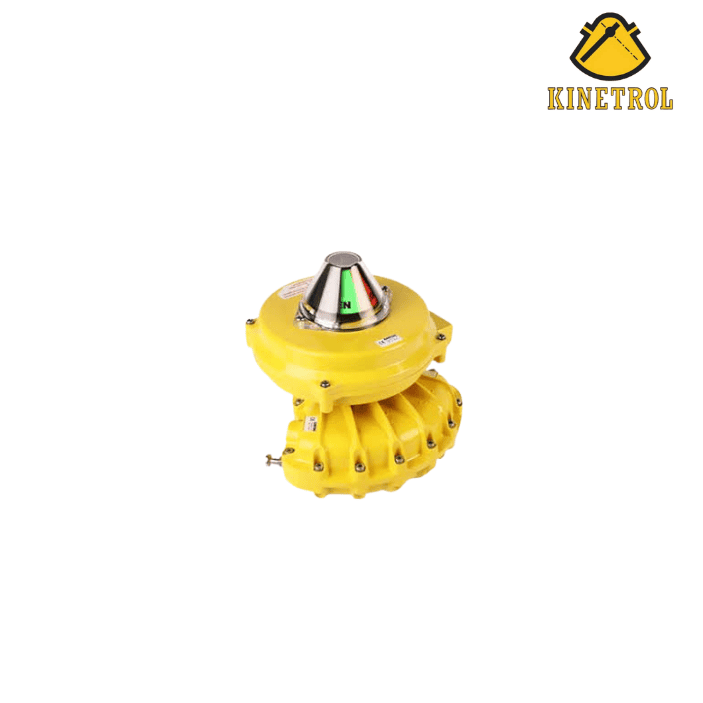

Kinetrol Việt Nam bộ truyền động Model 14

Kinetrol Việt Nam bộ truyền động Model 14 được sử dụng khi cần điều khiển góc mở của van một cách tự động và chính xác, thay vì chỉ đóng/mở hoàn toàn

Thông tin chung Kinetrol Việt Nam bộ truyền động Model 14

• 143-400EL1000 hoạt động theo chuỗi:

  PLC/DCS → 4–20 mA → EL Positioner → van điều khiển khí → Actuator Model 14 → trục van

  Quá trình gồm:

  1. PLC hoặc DCS phát tín hiệu điều khiển 4–20 mA.
  2. EL Positioner tiếp nhận tín hiệu và xác định vị trí van cần đạt.
  3. Positioner điều khiển van khí nén bên trong.
  4. Khí nén được cấp vào actuator Model 14.
  5. Cơ cấu actuator tạo mô-men xoắn làm quay trục van.
  6. Cơ cấu phản hồi vị trí xác định góc thực tế.
  7. Positioner tiếp tục hiệu chỉnh cho đến khi actuator đạt đúng vị trí yêu cầu.
  8. Chức năng Angle Retransmit truyền thông tin vị trí trở lại hệ thống điều khiển/giám sát.

  Giải thích cấu hình mã hàng

  143-400EL1000

  Có thể hiểu cấu hình sản phẩm theo các thành phần chính:

  14
  → Kinetrol Model 14.

  3
  → Cấu hình actuator theo mã sản phẩm Kinetrol.

  400
  → Cấu hình cơ khí/kiểu kết nối của actuator theo hệ thống mã hàng Kinetrol.

  EL
  → Tích hợp EL Positioner.

  1
  → Cấu hình CCW – Counter-Clockwise.

  000
  → Phần cấu hình bổ sung của mã hàng.

  Về mặt chức năng, 143-400EL1000 được xác định là:

  Actuator Model 14 + DIN/ISO Flange + Double Acting + EL Positioner CCW + Angle Retransmit.

  Khi đặt hàng thay thế, nên đối chiếu toàn bộ mã 143-400EL1000 thay vì tự suy diễn từng ký tự của mã, vì mã Kinetrol chứa nhiều biến thể cấu hình cơ khí và điều khiển.



  Tư vấn báo giá:

  0937 856 572 (Ms. Ngà)

  sales2@qc-master.com

  Thông số kỹ thuật chính
