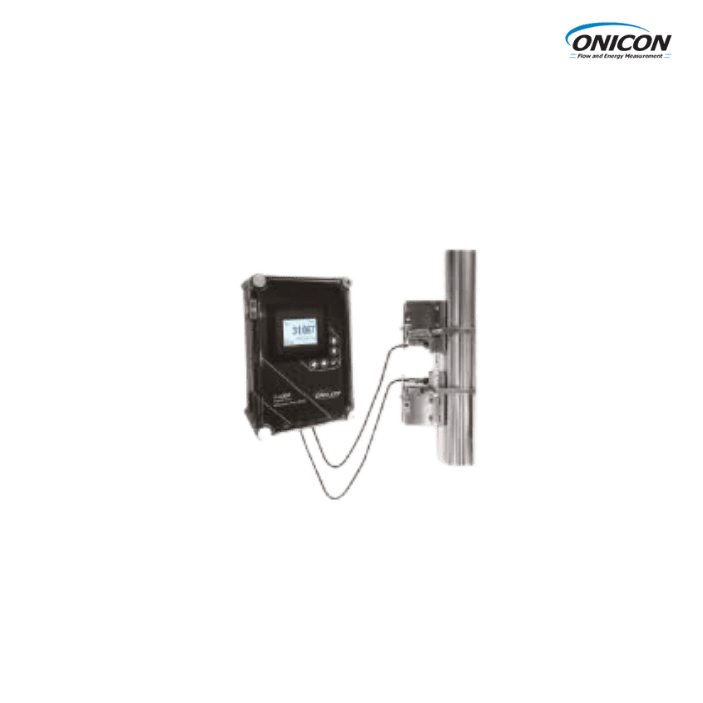

Đồng hồ đo nhiệt lượng SYS-10-1200-01O1 Onicon

Tư vấn báo giá:

0937 856 572 (Ms. Ngà)

sale2@qc-master.com

Mô tả
Đánh giá (0)

Đồng hồ đo nhiệt lượng SYS-10-1200-01O1 Onicon

Đồng hồ đo nhiệt lượng SYS-10-1200-01O1 Onicon System-10 sử dụng cảm biến nhiệt độ matched pair với độ chính xác tốt hơn ±0.15°F và được calibration theo chuẩn NIST

Thông tin Đồng hồ đo nhiệt lượng SYS-10-1200-01O1 Onicon

Model: SYS-10-1200-01O1
Hãng: ONICON Incorporated
Loại: BTU Meter
Dòng sản phẩm: System-10 Series

Thiết bị hoạt động theo công thức tính nhiệt lượng:
$Q=m˙CpΔTQ=\dot{m}C_p\Delta T$
Trong đó:
- Q = Thermal Energy
- ṁ = Mass Flow Rate
- Cp = Specific Heat Capacity
- ΔT = Temperature Difference
Quy trình hoạt động:
1. Flow meter đo lưu lượng nước.
2. Hai cảm biến RTD đo nhiệt độ Supply và Return.
3. Bộ xử lý tính Delta-T.
4. Vi xử lý tính BTU/hr hoặc kW.
5. Thiết bị tích lũy tổng năng lượng theo thời gian.
Nhờ đó thiết bị có thể:
- Đo Cooling Load
- Đo Heating Load
- Theo dõi tiêu thụ năng lượng
- Giám sát hiệu suất HVAC
Thông số kỹ thuật chính

Thuộc tính	Thông số
Loại thiết bị	BTU Meter
Dòng sản phẩm	System-10
Chất lỏng đo	Water / Water-Glycol
Kiểu flow meter	Turbine / Electromagnetic / Ultrasonic / Vortex
Đầu vào nhiệt độ	Dual matched RTD sensors
Độ chính xác nhiệt độ	Better than ±0.15°F
Độ chính xác calculator	±0.05%
Hiển thị	LCD backlit display
Đơn vị đo	BTU, kWh, Tons
Analog output	4–20 mA / 0–10 V
Pulse output	Có
Communication	BACnet, MODBUS, LonWorks, N2, Siemens P1
Nguồn cấp	24 VAC / 120 VAC / 240 VAC
Chuẩn bảo vệ	NEMA 4 / NEMA 13
Nhiệt độ môi trường	-29 … 60°C
Kiểu lắp đặt	Wall Mount
Calibration	NIST Traceable Calibration
Data logging	Có

Giải thích cấu trúc mã hàng

Thành phần	Ý nghĩa
SYS	Thermal Energy Measurement System
10	Dòng System-10
1200	Cấu hình flow meter và communication option
01O1	Tùy chọn output và network interface

Xem datasheet sản phẩm, tại đây
