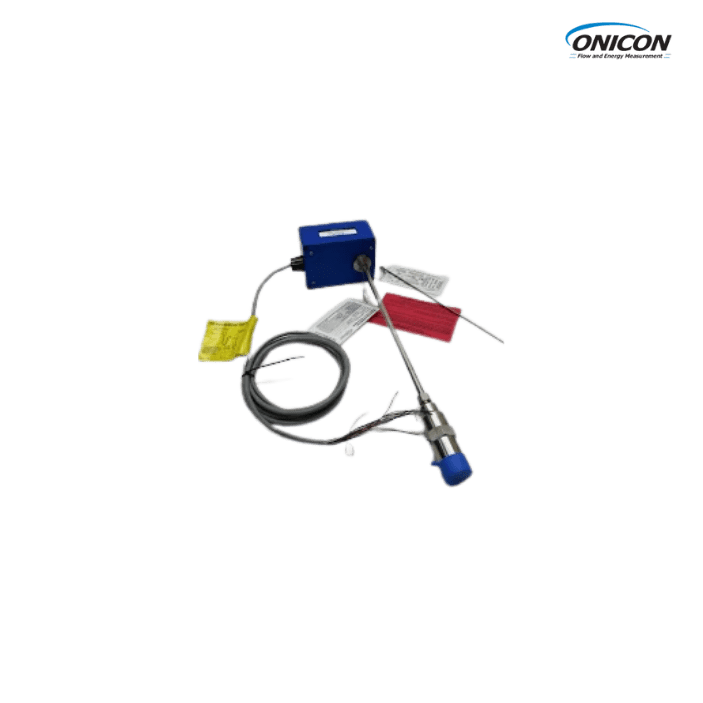

Thiết bị đo lưu lượng FT-3500-110-0A11 Onicon Vietnam

Thiết bị đo lưu lượng FT-3500-110-0A11 Onicon Vietnam lưu lượng kế điện từ dạng full-bore thuộc dòng FT-3500 của ONICON, được thiết kế để đo lưu lượng

Thông tin FT-3500-110-0A11 Onicon Vietnam

• FT-3500-110-0A11 thuộc thế hệ lưu lượng kế điện từ mới của ONICON, kết hợp giữa thiết kế insertion và công nghệ đo điện từ hiện đại

  • Nguyên lý hoạt động

    FT-3500 hoạt động theo định luật cảm ứng điện từ Faraday:

    $E=B\times L\times V$

    Trong đó:

    • E = Điện áp cảm ứng
    • B = Từ trường
    • L = Khoảng cách giữa các điện cực
    • V = Vận tốc chất lỏng

    Quá trình đo:

    1. Cuộn dây tạo từ trường ổn định.
    2. Chất lỏng dẫn điện đi qua vùng từ trường.
    3. Điện áp cảm ứng xuất hiện tại điện cực đo.
    4. Bộ xử lý chuyển đổi tín hiệu thành lưu lượng.
    5. Dữ liệu được truyền tới hệ thống điều khiển hoặc BMS.

    Nhờ nguyên lý này, FT-3500 có thể đo chính xác ngay cả ở lưu lượng thấp

  • Thông số kỹ thuật chính

    Thuộc tính	Thông số
    Loại thiết bị	Insertion Electromagnetic Flow Meter
    Dòng sản phẩm	FT-3500 Series
    Kiểu lắp đặt	Hot Tap Insertion
    Kích thước đường ống	1¼” đến 72″
    Chất lỏng đo	Water, Water/Glycol, Conductive Liquids
    Nguyên lý đo	Electromagnetic
    Độ chính xác	±1% giá trị đo
    Repeatability	±0.2%
    Analog Outputs	2 ngõ ra analog
    Digital Outputs	3 ngõ ra số
    Frequency Output	1 ngõ ra tần số
    Communication	BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU
    Hiển thị	Remote Touch Screen Display
    Nguồn cấp	24 VAC hoặc 24 VDC
    Thermal Energy Option	Có
    Data Logging	Có
    Calibration	Wet Calibration – NIST Traceable

Xem datasheet sản phẩm, tại đây
