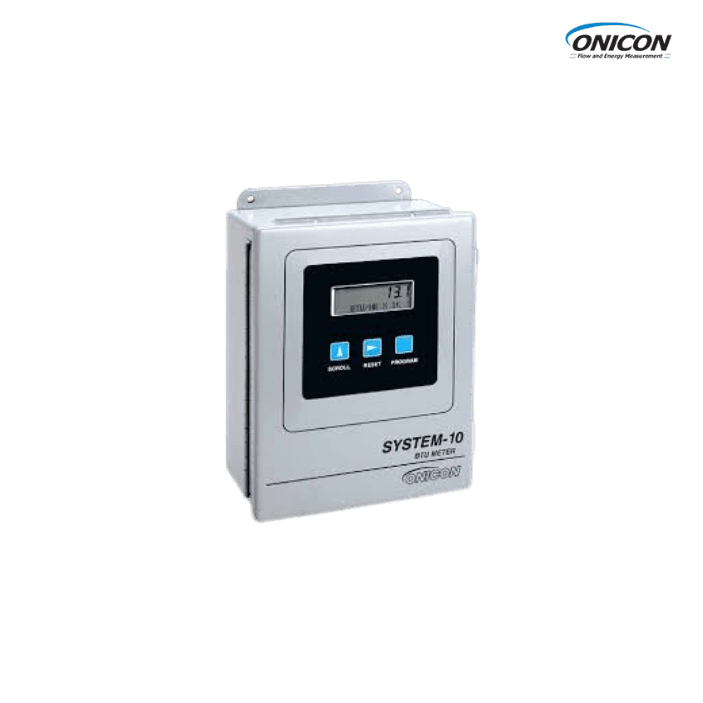

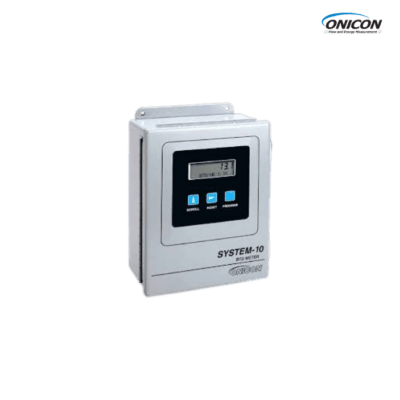

Onicon Việt Nam SYS-10-1100-01O1 BTU Meter

Onicon Việt Nam SYS-10-1100-01O1 BTU Meter hệ thống đo nhiệt lượng (BTU Meter) chuyên dùng cho các ứng dụng HVAC, Chiller Plant và quản lý năng lượng

Thông tin Onicon Việt Nam SYS-10-1100-01O1 BTU Meter

Model: SYS-10-1101-01O1
Hãng: ONICON Incorporated
Loại: BTU Meter
Dòng sản phẩm: System-10 Series
- Nguyên lý hoạt động
  Thiết bị hoạt động dựa trên nguyên lý tính toán nhiệt lượng:
  $Q=m˙CpΔTQ=\dot{m}C_p\Delta T$
  Trong đó:
  - Q = Thermal Energy
  - ṁ = Mass Flow Rate
  - Cp = Specific Heat Capacity
  - ΔT = Temperature Difference
  Quy trình hoạt động:
  1. Flow meter đo lưu lượng nước.
  2. Hai cảm biến RTD đo nhiệt độ đường cấp và hồi.
  3. Bộ xử lý tính Delta-T.
  4. Vi xử lý tính toán BTU/hr hoặc kW.
  5. Hệ thống tích lũy tổng năng lượng theo thời gian.
  Nhờ đó thiết bị có thể:
  - Đo tải lạnh thực tế
  - Đo tải nhiệt
  - Giám sát hiệu suất HVAC
  - Hỗ trợ tenant billing

Thuộc tính	Thông số
Loại thiết bị	BTU Meter
Dòng sản phẩm	System-10
Chất lỏng đo	Water / Water-Glycol
Kiểu lưu lượng kế	Turbine / Electromagnetic / Ultrasonic / Vortex
Đầu vào nhiệt độ	Dual matched RTD sensors
Độ chính xác nhiệt độ	±0.15°F
Hiển thị	LCD backlit display
Đơn vị đo	BTU, kWh, Tons, Flow
Analog output	4–20 mA / 0–10 VDC
Pulse output	Có
Giao tiếp mạng	BACnet, MODBUS, LonWorks, N2, Siemens P1
Nguồn cấp	24 VAC / 120 VAC / 240 VAC
Chuẩn bảo vệ	NEMA 4 / NEMA 13
Nhiệt độ môi trường	-29 … 60°C
Kiểu lắp đặt	Wall Mount
Calibration	NIST Traceable Calibration
Data logging	Có

Giải thích cấu trúc mã hàng

Thành phần	Ý nghĩa
SYS	Thermal Energy Measurement System
10	Dòng System-10
1101	Cấu hình flow meter và communication option
01O1	Tùy chọn output / network interface

Xem datasheet sản phẩm, tại đây
