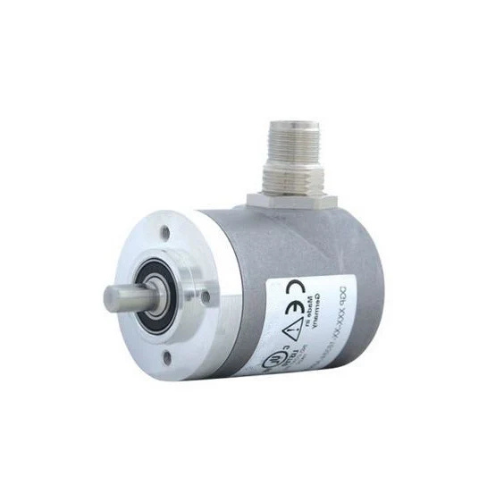

Bộ mã hóa quay MDG 36 A Messotron Việt Nam

Thông tin liên hệ:

Ms. Như

sales@qc-master.com

0373 238 670

Bộ mã hóa tuyệt đối một vòng/nhiều vòng hiện đại với chất lượng công nghiệp mạnh mẽ, được trang bị công nghệ Hall tiên tiến nhất.

Ở chế độ một vòng, cảm biến đạt độ phân giải 16 bit, tức là 65.536 bước trên 360°, và ở chế độ nhiều vòng lên đến 43 bit

	MDG-36 A CanOpen	MDG-36 A SSI	MDG-36 A RS285
Sensor type / measuring principle	Absolute value / magnetic	Absolute value / magnetic	Absolute value / magnetic
Sensor element	Hall technology	Hall technology	Hall technology
Singleturn resolution	65.536 Steps/360° (16 Bit)	65.536 Steps/360° (16 Bit)	65.536 Steps/360° (16 Bit)
Singleturn accuracy	± 0,0878° (≤ 12 Bit)	± 0,0878° (≤ 12 Bit)	± 0,0878° (≤ 12 Bit)
Singleturn repeatability	± 0,0878° (≤ 12 Bit)	± 0,0878° (≤ 12 Bit)	± 0,0878° (≤ 12 Bit)
Internal cycle time	≤ 600 μs	≤ 600 μs	≤ 600 μs
Multiturn resolution	up to 43bit	up to 32bit	up to 43bit
Flange type	Servo flange	Servo flange	Servo flange
Flange material	Aluminium	Aluminium	Aluminium
Flange material back	Stainless steel	Stainless steel	Stainless steel
Case diameter	Ø 36 mm	Ø 36 mm	Ø 36 mm
Shaft material	Stainless steel	Stainless steel	Stainless steel
Starting torque	~0,3 Ncm bei 20°C	~0,3 Ncm bei 20°C	~0,3 Ncm bei 20°C
Wavelength	L: 11,5 mm	L: 11,5 mm	L: 11,5 mm
Shaft diameter	6 mm / 6,35 mm / 8 mm	6 mm / 6,35 mm / 8 mm	6 mm / 6,35 mm / 8 mm
Max. Shaft load radial	80 N / 80 N / 50N	80 N / 80 N / 50N	80 N / 80 N / 50N
Max. Axial shaft load	50 N / 50 N / 50N	50 N / 50 N / 50N	50 N / 50 N / 50N
Bearing type	2 Precision ball bearing	2 Precision ball bearing	2 Precision ball bearing
Max. Operating speed	12000 min’-1	12000 min’-1	12000 min’-1
Supply voltage	4,75 VDC to 32 VDC	4,75 VDC to 32 VDC	4,75 VDC to 32 VDC
