0373 238 670VUG065F304 Sauter Việt Nam
Tổng quan

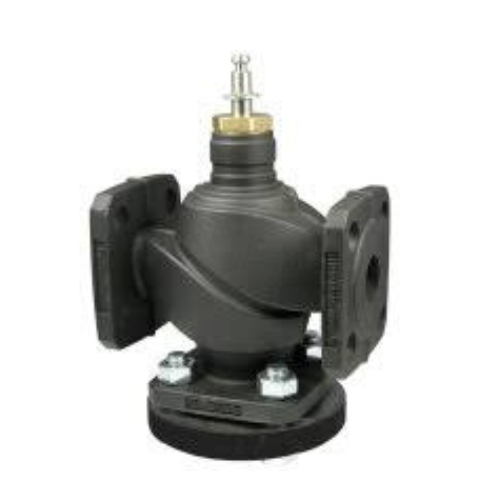

Model: VUG065F304
Là van điều khiển 2 chiều dạng flanged valve thuộc dòng VUG của SAUTER.
Van này được thiết kế để kết hợp với các actuator điện hoặc khí phù hợp để điều khiển dòng lưu chất (nước, hơi, chất lỏng công nghiệp).
“065” trong mã là kích thước danh nghĩa DN 65 (đường kính van 65 mm)
“F304” là phiên bản xác định các đặc tính như áp suất làm việc, đặc tính dòng chảy, và vật liệu phớt / gioăng trong van.
Thông số kỹ thuật chính
Dưới đây là các thông số kỹ thuật nổi bật của VUG065F304:
| Thông số | Giá trị |
|---|---|
| Đường kính danh nghĩa (DN) | 65 mm (DN 65) |
| Kvs (hệ số lưu lượng) | 63 m³/h |
| Hành trình van (Stroke) | 40 mm |
| Áp suất danh nghĩa (PN) | PN 25 / PN 16 (tùy phiên bản) |
| Nhiệt độ làm việc | –20 … +200 °C |
| Vật liệu thân van | Gang dẻo (ductile cast iron) |
| Vật liệu trục / ghế van / núm đóng | Trục & ghế làm bằng thép không gỉ; gioăng PTFE (đối với kích thước nhỏ) hoặc phớt kim loại (metal-to-metal) đối với DN ≥ 65 |
| Tỷ lệ kiểm soát (Control Ratio) | > 50:1 |
LIST CODE
| Type | Nominal diameter | Kvs value | Valve stroke | Connection | Weight |
|---|---|---|---|---|---|
| VUG015F374 | DN 15 | 0.16 m³/h | 20 mm | PN 25/16 | 4 kg |
| VUG015F364 | DN 15 | 0.25 m³/h | 20 mm | PN 25/16 | 4 kg |
| VUG015F354 | DN 15 | 0.4 m³/h | 20 mm | PN 25/16 | 4 kg |
| VUG015F344 | DN 15 | 0.63 m³/h | 20 mm | PN 25/16 | 4 kg |
| VUG015F334 | DN 15 | 1 m³/h | 20 mm | PN 25/16 | 4 kg |
| VUG015F324 | DN 15 | 1.6 m³/h | 20 mm | PN 25/16 | 4 kg |
| VUG015F314 | DN 15 | 2.5 m³/h | 20 mm | PN 25/16 | 4 kg |
| VUG015F304 | DN 15 | 4 m³/h | 20 mm | PN 25/16 | 4 kg |
| VUG020F304 | DN 20 | 6.3 m³/h | 20 mm | PN 25/16 | 5 kg |
| VUG025F304 | DN 25 | 10 m³/h | 20 mm | PN 25/16 | 5.6 kg |
| VUG032F304 | DN 32 | 16 m³/h | 20 mm | PN 25/16 | 9.1 kg |
| VUG040F304 | DN 40 | 25 m³/h | 20 mm | PN 25/16 | 11.2 kg |
| VUG050F304 | DN 50 | 40 m³/h | 20 mm | PN 25/16 | 13.8 kg |
| VUG065F316 | DN 65 | 63 m³/h | 40 mm | PN 16 | 25 kg |
| VUG065F304 | DN 65 | 63 m³/h | 40 mm | PN 25 | 25 kg |
| VUG080F304 | DN 80 | 100 m³/h | 40 mm | PN 25/16 | 37 kg |
| VUG100F304 | DN 100 | 160 m³/h | 40 mm | PN 25 | 50 kg |
| VUG125F304 | DN 125 | 250 m³/h | 40 mm | PN 25 | 75 kg |
| VUG150F304 | DN 150 | 340 m³/h | 40 mm | PN 25 | 100 kg |
