GB3002-1500-B+S 54190715 Pressure Gauge Briem Messtechnik Vietnam

Thông tin liên hệ

Ms. Như

sales@qc-master.com

0373 238 670

Mô tả
Đánh giá (0)

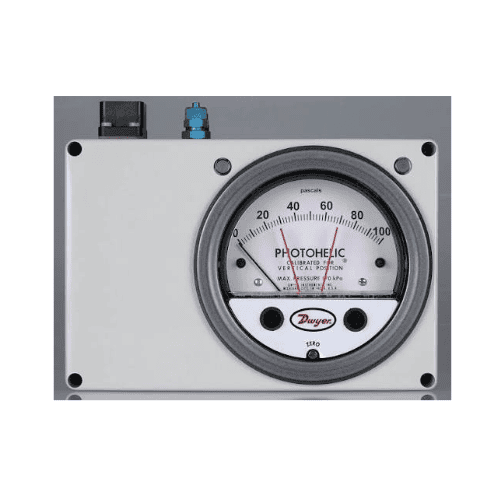

GB3002-1500-B+S 54190715 Pressure Gauge Briem Messtechnik Vietnam

1.Thông số & Ký hiệu Part Number

Thương hiệu: Briem Steuerungstechnik GmbH (Đức)
Model: GB3002 (Dòng thiết bị đo chênh áp cơ-điện tử Photohelic)
Dải đo (1500): $0 - 1500\text{ Pa}$ ( $0 - 1.5\text{ kPa}$ hoặc tương đương $0 - 15\text{ mbar}$ )
Biến thể (B+S):
- B (Bezel/Mounting): Cấu hình mặt gờ/mặt bích dùng cho lắp âm tủ điện hoặc panel phòng sạch.
- S (Switch/Signal): Tích hợp mạch tiếp điểm cảnh báo / điều khiển điện tử tích hợp LED báo trạng thái (Duo-LED xanh/đỏ).
Mã đặt hàng đầy đủ: 54190715 (mã quản lý chính thức của Briem cho dải $1500\text{ Pa}$ ).

2. Thông số kỹ thuật chính

Thông số	Giá trị kỹ thuật
Loại thiết bị	Đồng hồ đo chênh áp kết hợp công tắc áp suất (Differential Pressure Gauge & Switch)
Dải đo áp suất	$0 - 1500\text{ Pa}$
Môi chất đo	Không khí sạch, khí nén khô và các chất khí không ăn mòn
Kiểu hiển thị	Hiển thị kim analog trực quan trên mặt đồng hồ
Ngõ ra điều khiển	2 tiếp điểm Rơ-le khô (Potential-free contacts) cho ngưỡng High/Low
Báo hiệu trạng thái	Hệ thống đèn Duo-LED (Xanh: Bình thường / Đỏ: Vượt ngưỡng cảnh báo)

LIST CODE

1	100% Germany Origin	Briem Messtechnik Vietnam	Art no : 320-0002 Pressure Gauge Code: GB3002-500-B+S (541907) Pressure Gauge Differential pressure gauge with analogue display, Photohelic type, featuring two electronic limit switches and two status LEDs with red/green switching; these are housed in a plastic casing (vertical design) for wall mounting. Before the first limit value is reached, both LEDs are red; if the first limit value is exceeded, the left hand LED lights up green; if both limit values are exceeded, both LEDs are green. Technical data: Measuring/display range: 0–500 Pa Measurement error: max. ±2 full scale Max. permissible operating pressure: 170 kPa Setting ranges SP1+2: 0–100 % of the measuring range each Contact rating: 24 V DC / 1 A Power supply: 24 V DC Electrical connection: Plug connector (with plug) Pressure connections: two pressure ports for 4×6/8 mm hose Housing dimensions: HxWxD: 200x135x105 mm
2	100% Germany Origin	Briem Messtechnik Vietnam	Art no : 320-0004 Pressure Gauge Code: GB3002-1500-B+S (54190715) Pressure Gauge Differential pressure gauge with analogue display, Photohelic type, featuring two electronic limit switches and two status LEDs with red/green switching; these are housed in a plastic casing (vertical design) for wall mounting. Before the first limit value is reached, both LEDs are red; if the first limit value is exceeded, the left hand LED lights up green; if both limit values are exceeded, both LEDs are green. Technical data: Measuring/display range: 0–1500 Pa Measurement error: max. ±2 full scale Max. permissible operating pressure: 170 kPa Setting ranges SP1+2: 0–100 % of the measuring range each Contact rating: 24 V DC / 1 A Power supply: 24 V DC Electrical connection: Plug connector (with plug) Pressure connections: two pressure ports for 4×6/8 mm hose Housing dimensions: HxWxD: 200x135x105 mm
