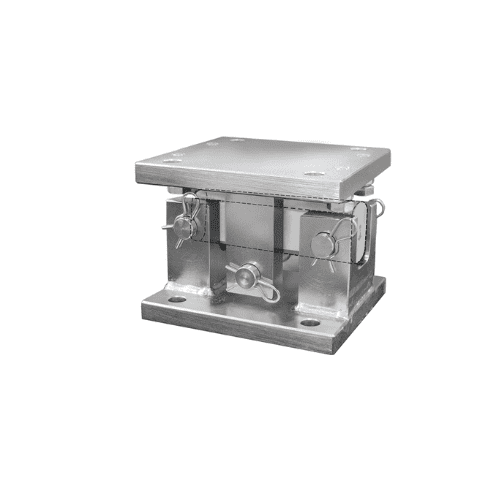

06A76005 – Mounting Kit cho thiết bị đo tải Respa | Respa Việt Nam

1. Tổng quan sản phẩm

• Mã sản phẩm: 06A76005

• Tên gọi: Mounting Kit for Load

• Hãng: Respa

• Nhóm sản phẩm: Phụ kiện lắp đặt thiết bị đo tải / cảm biến lực

Bộ Mounting Kit 06A76005 được sử dụng kèm với các thiết bị đo tải, load cell hoặc hệ thống chịu lực của Respa, giúp thiết bị được lắp đặt đúng vị trí thiết kế và vận hành ổn định trong thời gian dài.

2. Chức năng và mục đích sử dụng

Mounting Kit 06A76005 có các chức năng chính:

• Cố định thiết bị đo tải lên khung máy, bệ đỡ hoặc kết cấu cơ khí

• Đảm bảo hướng và trục lực đo chính xác, hạn chế sai lệch khi vận hành

• Giảm rung động và ứng suất cơ học tác động lên cảm biến

• Bảo vệ thiết bị đo tải khỏi hư hỏng do lắp đặt sai hoặc chịu lực lệch tâm

Phụ kiện này đặc biệt quan trọng trong các hệ thống:

• Cân công nghiệp

• Máy ép, máy kéo, máy kiểm tra lực

• Dây chuyền sản xuất có giám sát tải trọng

• Hệ thống đo lực và giám sát an toàn

LIST CODE

1. Code: 6A12002

Flange load cell type CF.120.50.52.2RS

Maximum load capacity 50DaN.

Output 1,6mV/V.

Power supply 10Vdc.

Overload 300%.

Ball bearing housing ø52mm.”

2. Code: 06X63002

Cable for load cell 10m + standard connector.”

3. Code: 4253004

Single pneumatic CX standard caliper complete with 2 friction pads R15 suitable for all models of CX brakes.”

4. Code: 01A87250

Brake disc bore machining according to customer request and with standard keyway. “

5. Code: 05X63070

SU cable with connector length 5m”

6. Code: 06K760000

F-2 load cell ball bearing kit 2202-2RS (B-B sizes 35*15*14 2RS)”

7. Code: 6K010004

Slim Re load cell model F-2.50.35

Maximum load capacity 500N.

Output 1,6mV/V.

Power supply 10Vdc.”

8. Code:  01D38014

Single pneumatic CX NANO caliper complete with fixing

bracket and 2 friction pads (disc thickness 8mm).

Maximum torque 75Nm (at 6bar with disc ø250mm).”

9. Code: CB.200.250

Basement load cell type CB.200.250.

Maximum load capacity 250DaN.

Output 1,6mV/V.

Power supply 10Vcc.

Mechanical stop and overload 300%.

Code 1092500″

10. Code:  5Q01004

Ultrasonic sensor type SU.5/B-50 (H=50mm), suitable for

transparent and colored materials edge reading.

Output 0÷5V, power supply 12Vdc.

Reading range 16mm (±8mm)”

11. Code: 06A76005

Mounting kit for load cell type CF.120.xx.52.2RS

Complete with ball bearing, spacers and cir clip.”

12. Code: 1Z03002

Powder Brake”

13. Code: 6C20002

Basement load cell type CB.200.1500

Maximum load capacity 1500DaN.

Output 1,6mV/V.

Power supply 10Vdc.

Overload 300% of the maximum load capacity”

14. Code: 01A23006

Adapting burnished flange suitable for CX.250″

15. Code: 4025006 + 01A14077

Pneumatic brake type COMBIFLEX model CX.250.6.HP3

16. Code: 5Q010000

Ultrasonic sensor type SU-FAST (H=50mm), suitable for

transparent and colored edge reading materials.

Analog outputs 0÷5Vdc, 0÷10Vdc, ±10Vdc, 4÷20mA, 0÷10mA

0÷20mA. Power supply 12÷24Vdc.

Reading range 6mm (±3mm).”

17. Code: 06X63026

Load cell cable 10 meters length, 90° connector”

18. Code: 01D19001

Flat disc ø200mm, thickness 8mm.

19. Code: 06X63004

Load cell cable 10 meters + 90° connector.”

20. Code:  05X630050

Sensor cable 10 meters length.”
